RESISTOR

Simbol Resistor

Bentuk Fisik Resistor

Resistor atau Tahanan adalah komponen elektronika yang berfungsi untuk mengatur kuat arus yang mengalir. Lambang untuk Resistor dengan huruf R, nilainya dinyatakan dengan cincin-cincin berwarna dalam OHM (Ω)

Macam-macam resistor :

1. Resistor Tetap (Fixed Resistor)

Resistor tetap (Fixed Resistor) adalah hambatan yang nilai  hambatannya tetap karena ukuran hambatannya sangat kecil, maka nilai hambatannya untuk yang memiliki daya kecil tidak ditulis pada bodinya melainkan dengan menggunakan kode warna. untuk mengetahui nilai tahanannya, pada bodi Resistor diberi cincin-cincin berwarna yang menyatakan nilai tahanan Resistor.

Sedangkan Resistor yang memiliki Daya Besar, 5 Watt, 10 Watt, 15 Watt, 25 Watt atau lebih nilai resistansinya tidak dituliskan dengan kode warna melainkan langsung ditulis dengan angka.

Resistor tetap/Fixed Resitor umumnya dibuat dari bahan Karbon, pengkodean nilai resistansinya umumnya ada yang memiliki 4 cincin warna dan ada juga yang memiliki 5 cincin warna.

Untuk Resitor dengan toleransi 5% dengan daya 0.5 Watt sampai dengan 3 Watt, dituliskan dengan 4 cincin warna, sedang untuk toleransi 1 % atau 2 % umumnya dengan 5 cincin warna.

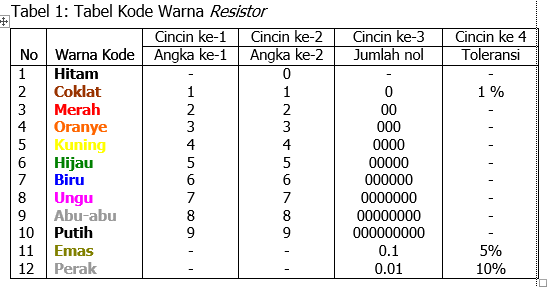

Warna pada gelang resistor

2. Resistor tidak tetap

a. Resistor tidak tetap/Variabel Resistor adalah Resistor yang nilainya dapat dirubah dengan cara menggeser atau memutar tuas yang terpasang pada komponen seperti tampak pada gambar 4 di bawah

b. Nilai hambatan Trimpot dapat diubah-ubah dengan cara memutar atau mentrim.                     Pada radio dan televisi, Trimpot digunakan untuk mengatur besaran arus pada                     rangkaian Oscilator atau rangkaian Driver berbagai jenis sebagai berikut:

c. Resistor tidak linier

Nilai hambatan tidak linier dipengaruhi oleh faktor lingkungan, misalnya suhu dan cahaya. Contohnya :

d. Thermistor, nilai hambatannya dipengaruhi oleh suhu

    1.       PTC Thermistor (Positive Temperatur Coefisien)

    Tidak terbuat dari bahan semikonduktor, sehingga makin tinggi suhunya makin besar nilai     hambatannya

    2. NTC Thermistor (Negative Temperatur Coefisien)
    Terbuat dari bahan semikonduktor, sehingga makin tinggi suhunya makin kecil nilai                 hambatannya
    3. LDR (Light Dependen Resistor)

    Nilai hambatan LDR tergantung dari intensitas cahaya yang diterimanya. Makin besar            intensitas cahaya yang diterima, nilai hambatan LDR makin kecil.
